機械連接當中，會運用到多種緊固件連接方式，其中較為常見的有螺紋連接、鉚接、鍵連接和銷連接等方式，今天為大家介紹一下銷連接中的重要緊固件---圓柱銷。

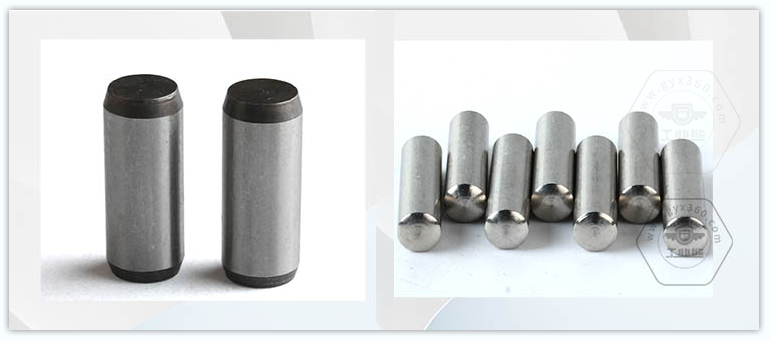

01圓柱銷簡介

圓柱銷一般用于機械裝備和定位作用，也可以在裝置中用作零配件。圓柱銷的主要裝配方式是過盈配合，使之與其它零件配合，起到緊固和傳遞動力的作用。

圓柱銷按照功能分為定位銷，聯接銷，安.全銷。定位銷可以固定零件之間相對位置，它是組合加工和裝配時的重要輔助零件。圓柱銷材質有不銹鋼SUS304、軸承鋼Gcr15、碳鋼C35、C45等。一般情況下Gcr15、C35、C45會經過加硬處理。

02圓柱銷公差

圓柱銷的公差控制對于保證零件的精度和質量都至關重要。我們從公差帶、公差等級、上下限公差等來了解圓柱銷的公差知識。

1.公差帶：

公差帶分為軸和孔，軸通常指工件的圓柱形外尺寸要素，也包括非圓柱形的外尺寸要素(由二平行平面或切面形成的被包容面）；孔通常指工件的圓柱形內尺寸要素，也包括非圓柱形的內尺寸要素(由二平行平面或切面形成的包容面）。圓柱銷是由二平行平面或切面形成的被包容面，所以圓柱銷的公差帶是軸的公差帶。

公差帶是指圓柱銷所允許的MAX誤差范圍。公差帶一般采用國家標準規定的標準公差帶。例如GB/T1800中規定了圓柱銷所采用的公差帶。

2.公差等級：

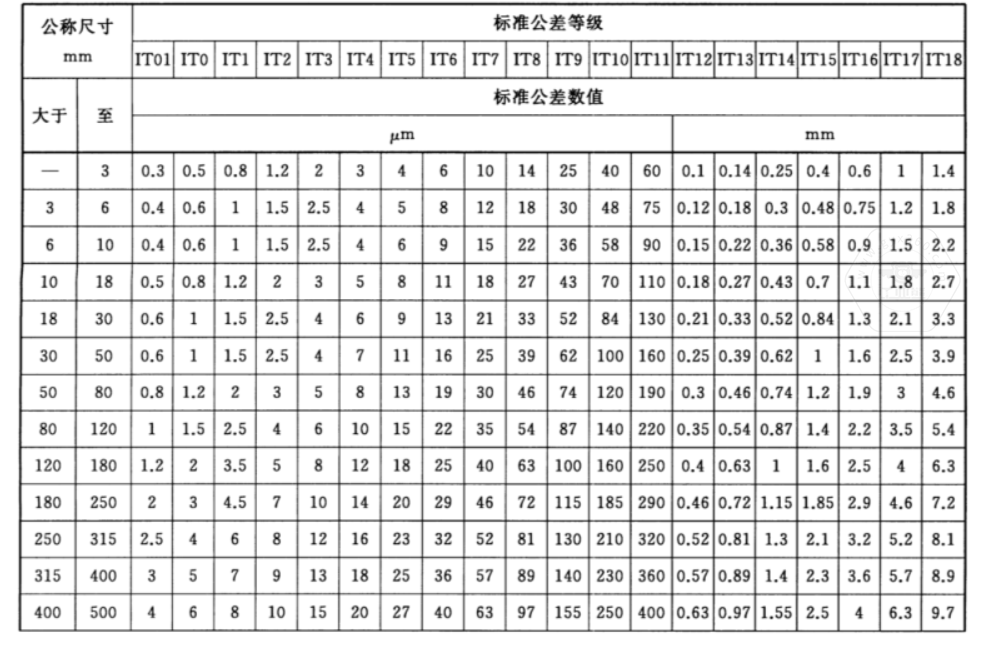

公差等級是指圓柱銷所采用的公差精度等級，ISO Tolerance，International tolerance國際公差縮寫為IT。圓柱銷公差等級IT有20個等級，從IT01、IT0、IT1、IT2～IT18, 數字越大，公差等級（加工精度）越低，尺寸允許的變動范圍（公差數值）越大，加工難度越小。

3.上下限公差：

上下限公差是指圓柱銷所允許的MAX和MIN偏差范圍。m6是正公差h8是負公差。m、h字母代表公差帶是和0位的偏差，6、8是公差等級容差的大小（
